風力タービンの大型化傾向が加速し続ける中、単一ユニットの容量は記録を更新し続けています。現在、陸上ユニットは 15 MW を超え、洋上ユニットは 25 MW 以上に達しています。風力タービンのドライブトレインの中核コンポーネントとして、メインベアリングはますます厳しい動作条件に直面しています。最大の出力を目指しながら、複雑な負荷の下で主軸受の長期安定した動作を確保することが、タービン全体の信頼性を示す重要な指標となり、風力発電所の運用効率に直接影響します。

メインベアリングの故障は損失の連鎖反応を引き起こす可能性があります。ユニット 1 台あたりの直接的な経済損失は 100 万元を超え、コンポーネントの交換、ギアボックスと発電機の修理、O&M の人件費と輸送費、さらにダウンタイムによる発電損失が含まれます。その結果生じる間接的な経済損失、設備の安全上の危険、地域のエネルギー安全保障への影響は、直接的な損失をはるかに上回ります。

超高信頼性主軸受に対する業界の要求に応え、HKW は 3 列円筒ころ軸受 (3CRB) を導入しました。革新的な分離構造設計と卓越した性能により、この製品は風力発電業界に革命的な技術変革をもたらします。

I. 3CRB コアテクノロジー: 分離された構造設計

3CRB は、技術的進歩の中心となる「1 列の垂直ラジアル ローラーと 2 列の水平アキシャル ローラー」で構成される分離設計を特徴としています。 3 列のローラーは明確に定義された機能を備えており、完全に独立して動作するため、ラジアル、アキシアル、および転倒モーメント荷重が完全に分離され、荷重の重畳の影響が排除されます。

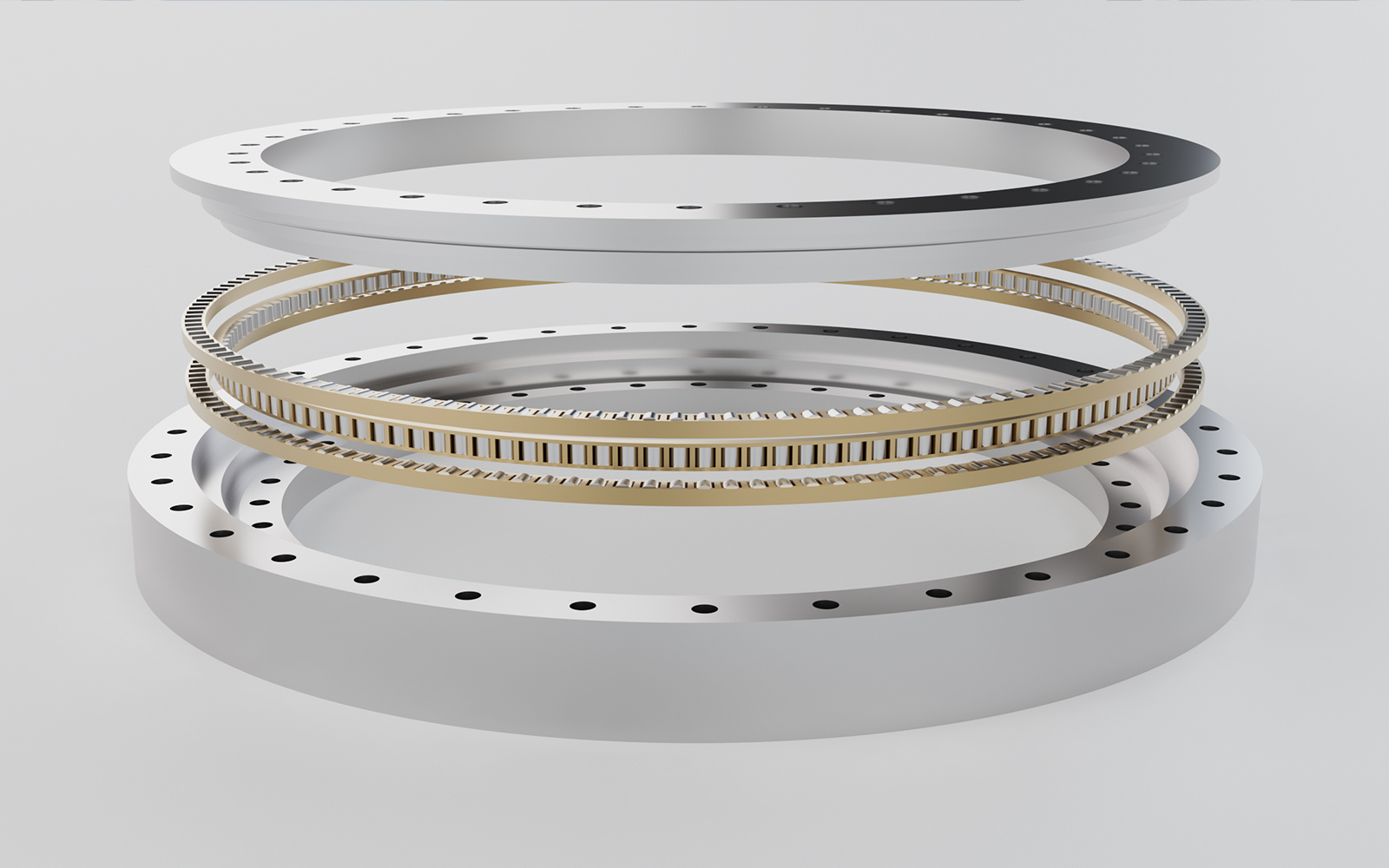

HKW 3CRB メインベアリング

この設計により、動作サイクル全体を通じて軌道面の接触応力が確実に制御され、不均一な荷重による故障のリスクが完全に排除されます。これは、軌道の不均一な荷重、過剰な接触応力、疲労剥離など、複雑な風荷重下で風力タービンの主軸受が直面する従来の課題に構造レベルで対処します。

II. 6 つの主要な側面にわたる進歩: 共通の課題に対する包括的なソリューション

1. 複合荷重に関する課題 --- 完全に分離された荷重ベアリング

ファンの動作中、風荷重は急速に変動します。これらの複雑な複合荷重により、主ベアリング軌道の位置ずれや過剰な接触応力が容易に発生し、疲労剥離につながる可能性があります。 3CRB は、ラジアル、アキシアル、および転倒モーメント荷重を完全に分離することにより、荷重の重畳効果を排除し、軌道面の接触応力を一貫して制御できるようにします。これにより、不均一な荷重によって引き起こされる故障のリスクが完全に軽減され、ベアリングが大メガワットの風力タービンの複雑な重荷重の要求に難なく対処できるようになります。

2. 低温収縮への挑戦---構造革新

メインベアリングとメインシャフトがしまりばめを使用して組み立てられている場合、北方の極寒の環境での低温による金属の収縮により、リングの滑りや合わせ面の摩耗などの故障のリスクが容易に発生する可能性があります。 3CRB はスピンドルレス設計を特徴とし、内輪と外輪が高強度ボルトを介して他のコンポーネントにしっかりと接続されています。この構造上の革新により、ドライブ チェーンが簡素化されるだけでなく、低温でのしまりばめに伴う故障のリスクが完全に排除されます。 3CRB は、-40 °C ～ +90 °C の広い温度範囲にわたって安定した性能を維持し、北部地域の風力発電所の年間を通じて安定した稼働を保証します。

3. 取り付けの課題 --- 工場出荷時のクリアランス

ファンサイトの設置条件は複雑であるため、設置エラーや不適切な予圧調整が、動作初期段階でのメインベアリングの故障の主な原因となることがよくあります。 3CRB には工場であらかじめ設定されたクリアランスが付いているため、現場で同軸度や予圧を調整することなく設置できます。取り付けエラーに対する高い許容性を備え、潜在的な取り付けリスクを効果的に排除し、オンサイトでの取り付けに必要な難易度と時間の両方を大幅に削減します。

4. 潤滑不良の課題 ---統合型自動潤滑システム

冬の寒い環境では、グリースの粘度が高くなり、流動性が低下しやすく、メインベアリングの潤滑不良につながる可能性があります。この問題は、高地や北部の風力発電所で特に深刻です。 3CRB には統合自動潤滑システムが装備されています。その油路設計は、3 列のローラーの独立した潤滑要件に合わせて調整されています。広範囲の温度に対応する合成潤滑油と組み合わせることで、低温下でも接触領域全体に効果的に油を供給し、極端な気象条件下でも風力タービンの正常な動作を保証します。

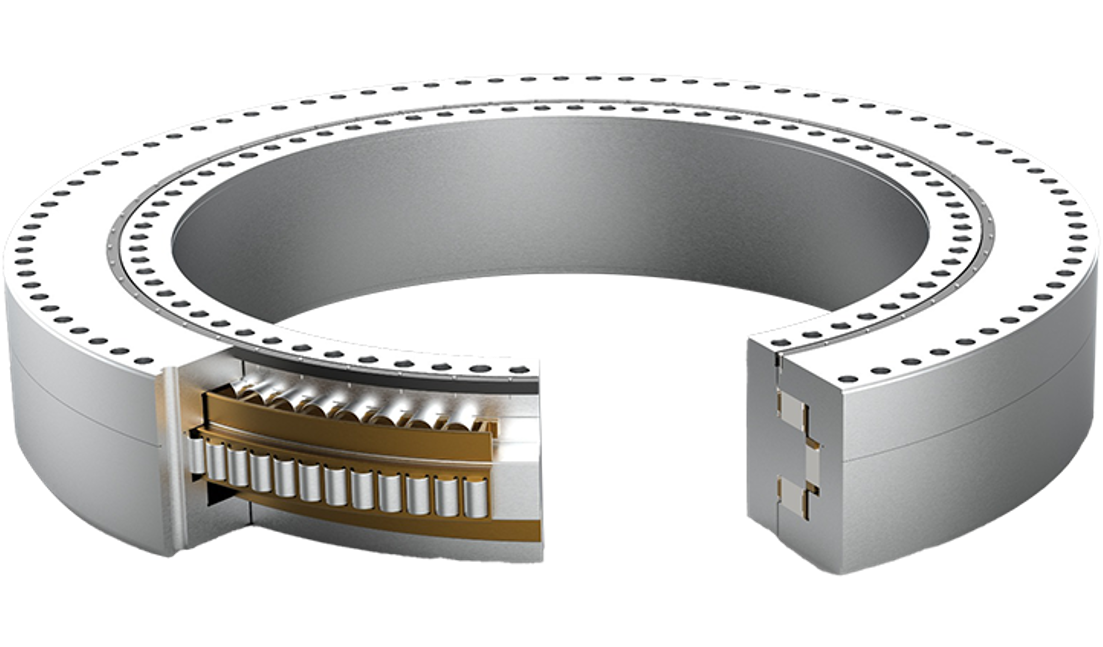

HKW 3CRB メインベアリング

5.不適切な運用と保守の課題：包括的な状態監視

風力発電所は広範囲に分散しており、休日にメンテナンス要員が不在になると、主要ベアリングの微小な損傷が容易に不可逆的に進行する可能性があります。 3CRB には包括的な状態監視センサーが統合されており、振動、温度、潤滑油の品質をリモートでリアルタイム監視できます。潜在的な問題を早期に警告し、微小な損傷の急速な悪化を防ぎ、予知保全を可能にし、計画外のダウンタイムを削減します。

6. シール不良に関する課題 - 一体型多層シール

洋上風力発電所では、北部地域での塩水噴霧腐食や砂や塵の侵入により、メインベアリングのシールが破損し、水が浸入してグリースの乳化や軌道腐食につながる可能性があります。 3CRB は、大径での高い周速度向けに最適化された統合マルチリップ シール設計を特徴としています。洋上および北方の低温環境向けに設計されたモデルには、加熱、除湿、排水穴構造が装備されており、過酷な環境条件に効果的に耐えるためにIP66以上の保護等級を達成しています。

Ⅲ． 2 要素認証: 信頼性の業界標準の設定

材料科学における 1 世紀にわたる専門知識と熱処理プロセスの継続的な改良に基づいて構築された HKW 3CRB の卓越した信頼性は、「極端な実験室条件」と「現実世界の過酷な動作条件」の両方で厳格にテストされています。

権威ある研究所の認定: ドイツの主要な研究所において、3CRB は変形制御、荷重制限、疲労寿命などの主要な性能指標で業界新記録を樹立しており、定格 5 MW 以上の大型風力タービンの長期にわたる高負荷の要求に理想的に適しています。

現場での故障ゼロの実証: 欧州洋上風力発電プロジェクトの長期運用データにより、厳しい衝撃荷重と高い塩霧腐食を特徴とする極端な海洋環境においても、3CRB が盤石の性能を維持し、バッチ故障ゼロという傑出した記録を打ち立てていることが確認されています。

HKW 3CRB メインベアリング

IV.陸と海の両方の環境に適応して経済価値を再定義する

陸上風力発電所の砂や風、極端な温度変動から、洋上風力発電所の塩飛沫や荒れ狂う波まで、HKW 3CRB は、あらゆる動作条件にわたって優れた適応性を示します。

コスト削減と効率の最大化: 風力タービンの計画外のダウンタイムと頻繁なメンテナンスコストを大幅に削減しながら、発電の可用性を大幅に向上させます。

完全なライフサイクル互換性: 20 年を超える設計耐用年数を備えており、風力タービンのライフサイクル全体の設計要件に完全に適合しており、まさに「一度設置すれば、長期的な安心感を享受できる」を実現します。

V. ビジョンと展望: テクノロジーと利点の調整

HKW は今後も、ローカライズされたサービスのグローバル ネットワークを拡大し続け、1 世紀にわたるドイツのエンジニアリング専門知識と最先端のイノベーションを組み合わせて、グローバル パートナーの期待を超える製品を提供していきます。当社は、グリーン エネルギーにおける技術の進歩と業界参加者の商業的成功を一致させ、風力発電業界向けに、より効率的で信頼性の高い新しいエコシステムを構築するために協力することに取り組んでいます。
